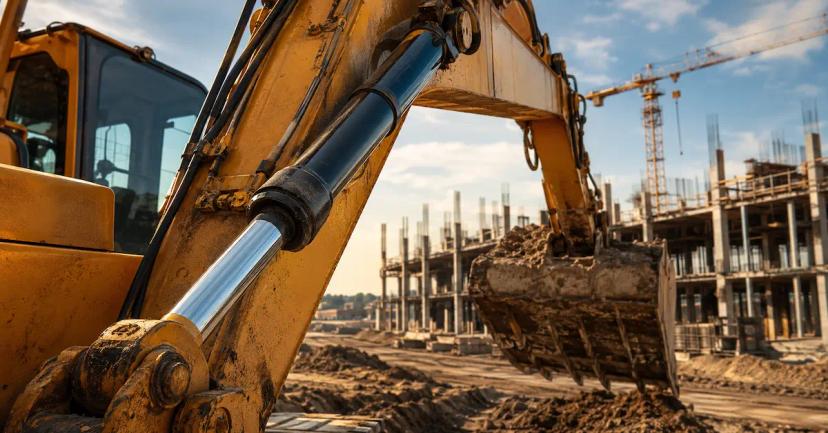

建設機械用油圧シリンダーは、現代の重機において最も重要な部品の一つです。油圧エネルギーを直線的な機械力に変換することで、機器が持ち上げ、掘削、押す、引く、傾ける、締め付ける、位置決めといった動作を行うことを可能にします。
掘削機、ローダー、ブルドーザー、クレーン、掘削機、締固め機、舗装機などの建設機械は、過酷な条件下で稼働します。油圧シリンダーは、高圧、重荷重、振動、粉塵、衝撃力、そして連続的な動作サイクルに耐えなければなりません。
OEM機器メーカー、建設機械販売業者、修理会社、および車両運行会社にとって、適切な油圧シリンダーを選択することは、機械の生産性、運転安全性、メンテナンスコスト、および耐用年数に直接影響します。
適切に設計された油圧シリンダーは、建設機械が以下のことを実現するのに役立ちます。
- 強力な持ち上げ力
- 滑らかな動き
- 信頼性の高い荷重保持
- 漏洩リスクの低減
- より長い耐用年数
- メンテナンス頻度の低減
BLINCE社は、建設および産業用途向けに、油圧シリンダーおよび関連する油圧コンポーネント（油圧モーター、ポンプ、バルブ、クーラー、ホース、継手、ステアリング制御ユニット、および包括的な油圧ソリューションなど）を提供しています。
BLINCEの油圧製品をご覧ください：
https://www.blincehydraulic.com/products
建設機械において油圧シリンダーが重要な理由
建設機械は、最も過酷な環境下で稼働します。屋内の産業機械とは異なり、建設機械は以下のような環境にさらされます。
- 塵と砂
- 泥と水
- 激しい振動
- 衝撃荷重
- 温度変化
- 屋外での連続運転
- 不均一な作業面
油圧シリンダーは、油圧動力を機械的な動きに変換する役割を担っています。シリンダーの性能が不安定になると、機械全体の効率が低下する可能性があります。
例えば：
掘削機
油圧シリンダーの制御：
- ブームリフト
- 腕の動き
- バケット操作
- ブレード調整
ホイールローダー
油圧シリンダーの制御：
- バケットリフティング
- バケット傾斜
- ステアリングアシスト
クレーン
油圧シリンダーの制御：
- ブーム延長
- 持ち上げる動作
- スタビライザーの動作
ブルドーザーと圧縮機
油圧シリンダーの制御：
- ブレードの位置決め
- 機器の調整
- 作業アタッチメントの動き
これらの機械はしばしば高負荷下で稼働するため、油圧シリンダーは安定した作動力と確実なシール性能を提供する必要がある。
建設機械用油圧シリンダーの選定における一般的な問題点
多くの購入者が建設機械用の油圧シリンダーを探すのは、特定の機器の問題を解決する必要があるからだ。
1. 運転中のシリンダー漏れ
油圧シリンダーの不具合の中で、オイル漏れは最も一般的なものの1つです。
考えられる原因は以下のとおりです。
- シール品質が悪い
- ピストンロッド表面の損傷
- 圧力定格が不適切
- 汚染された作動油
- 不適切な設置
建設機械においては、シールの信頼性は特に重要である。なぜなら、漏れが発生すると機械の効率が急速に低下するからである。
2. 持ち上げ力が不十分
シリンダーが十分な力を発生できない場合、機器には次のような問題が発生する可能性があります。
- ゆっくりと持ち上げる
- 掘削性能が低い
- 重い荷物の取り扱いが難しい
- 生産性の低下
シリンダーの内径、圧力定格、および油圧システムの適合性は、正しく計算されなければならない。
3. ピストンロッドの曲がりまたは損傷
建設機械はしばしば横方向の荷重や衝撃力にさらされる。
ピストンロッドの強度不足は、以下のような問題を引き起こす可能性があります。
- 曲げ
- 表面の傷
- シールの損傷
- シリンダー故障
高耐久性建設用シリンダーには通常、以下が必要です。
- 高強度ロッド材料
- 適切な直径の選択
- 表面硬化またはクロムメッキ
- 正確な位置合わせ
4. 交換用シリンダーの寸法が間違っている
交換プロジェクトが失敗する主な理由は、以下のとおりです。
- ストローク長
- 穴径
- ロッドの直径
- 取り付けスタイル
- ピンホールサイズ
- 港の位置
注文前に、購入者は図面、写真、または古いシリンダーの情報を提供する必要があります。
建設機械で使用される主な油圧シリンダーの種類
| シリンダータイプ | 特徴 | 一般的な用途 |
|---|---|---|
| ブーム油圧シリンダー | 高出力で安定した吊り上げが可能 | 掘削機、クレーン |
| バケット油圧シリンダー | 掘削および積載動作を制御します | 掘削機、ローダー |
| アーム油圧シリンダー | 伸展と可動性を提供します | 掘削機 |
| ステアリング油圧シリンダー | 方向移動を制御する | ローダー、移動式機器 |
| 伸縮式油圧シリンダー | 限られたスペースで長いストロークを実現 | ダンプトラック、リフトシステム |
| カスタム油圧シリンダー | 特定の要件に合わせて設計されています | OEM建設機械 |
建設機械用油圧シリンダー選定における主要パラメータ
油圧シリンダーを購入する前に、購入者は以下の仕様を確認する必要があります。
| パラメータ | 重要性 |
| 穴径 | 押す力と持ち上げる力を決定する |
| ロッドの直径 | 強度と曲げ抵抗に影響します |
| ストローク長 | 移動距離を決定します |
| 作動圧力 | 負荷容量を定義します |
| ピーク圧力 | 急激な負荷変動に対応 |
| 取り付けタイプ | 正しいインストールを保証します |
| ピン径 | 交換部品の互換性にとって重要 |
| ポートスレッド | 漏水や接続不良を防ぎます |
| 収納時の長さ | 設置スペースを確認します |
| 延長長さ | 動作範囲を確認します |
| シール材 | 漏洩抵抗を測定します |
| ロッド表面処理 | 耐摩耗性を向上させる |
| 職場環境 | 保護要件を決定する |
専門のサプライヤーは、シリンダーのモデルを推奨する前に、これらの詳細を確認する必要があります。
BLINCEは、油圧製品の選定、トラブルシューティング、および用途適合に関する技術サポートを提供します。
テクニカルサポート：
https://www.blinchydraulic.com/about-us#technical-support
建設機械に適した油圧シリンダーの選び方
1. 機械の用途を理解する
建設機械の種類によって、必要なシリンダーの設計は異なります。
掘削機のシリンダーには以下が必要です。
- 高い耐衝撃性
- 強力な掘削力
- 確実なシーリング
クレーンシリンダーには以下が必要です。
- 安定した吊り上げ性能
- 高い耐荷重性能
ローダーシリンダーには以下が必要です。
- 頻繁なサイクリング能力
- 優れた疲労耐性
シリンダーは、実際の機械の動作に合わせて選定する必要があります。
2. 圧力と負荷の要件を一致させる
建設機械は、しばしば負荷変動にさらされる。
供給業者は以下を考慮する必要があります。
- 通常の作動圧力
- 最大圧力
- 衝撃荷重
- 連続運転時間
- 安全マージン
物理的なサイズだけを基準にシリンダーを選ぶと、性能が低下する可能性がある。
3. 取り付け互換性を確認する
適切なシリンダーは、機器の構造に適合していなければなりません。
重要な寸法には以下が含まれます。
- ピン接続
- 取り付けブラケット
- 円筒の長さ
- 港の位置
- 取り付け角度
交換用シリンダーを探す際には、古い部品の写真や図面が非常に役立ちます。
4. シール性能の評価
建設現場は過酷な環境です。粉塵や汚染物質は、劣悪なシーリングシステムをあっという間に損傷させてしまいます。
信頼性の高いシリンダーは以下を使用するべきです。
- 適切なシール材
- 適切なガイドリング
- 正確なシーリング溝
- ロッド表面の品質が良い
5. メンテナンスと耐用年数を考慮する
高品質の油圧シリンダーは、以下の点を軽減できます。
- ダウンタイム
- 修理頻度
- オイル漏れ
- 交換費用
建設会社にとって、信頼性は初期購入価格よりも価値が高い場合が多い。
建設機械の用途
油圧シリンダーは、以下の分野で広く使用されています。
掘削機
アプリケーション:
- ブームシリンダー
- アームシリンダー
- バケットシリンダー
要件：
- 高い耐圧性
- 衝撃荷重耐性
- 確実なシーリング
ホイールローダー
アプリケーション:
- リフトシリンダー
- 傾斜シリンダー
- ステアリングシリンダー
要件：
- 頻繁な動作が可能
- 滑らかな動き
- 優れた負荷性能
クレーン
アプリケーション:
- ブームリフティングシリンダー
- スタビライザーシリンダー
要件：
- 安全な荷重保持
- 高い信頼性
- 精密な動き
ブルドーザーと道路建設機械
アプリケーション:
- ブレードシリンダー
- 調整シリンダー
要件：
- 重荷重耐性
- 防塵
- 長寿命
鉱山機械および重建設機械
アプリケーション:
- 大型昇降システム
- 油圧サポートシステム
要件：
- 極めて高い耐久性
- 高圧対応
- カスタムエンジニアリング
BLINCEのその他の適用分野：
https://www.blincehydraulic.com/applications
建設機械用油圧シリンダー品質チェックリスト
| チェック項目 | なぜそれが重要なのか |
| シリンダー材質 | 強度を決定する |
| ロッドの品質 | 耐摩耗性に影響する |
| シール性能 | 漏れを防ぎます |
| 溶接品質 | 構造的な信頼性を確保します |
| 加工精度 | 内部パフォーマンスを制御する |
| 圧力試験 | 安全性を確認済み |
| 漏洩試験 | 信頼性を確保します |
| 表面保護 | 環境耐性を向上させる |
BLINCEは、油圧部品の製造能力と品質管理に重点を置いています。
製造能力：
https://www.blincehydraulic.com/about-us#manufacturing-capabilities
証明書：
https://www.blinchydraulic.com/about-us#certificates
建設機械向けOEM油圧シリンダーソリューション
建設機械メーカーは、特注のシリンダーを必要とすることが多い。
OEMの要件には以下が含まれる場合があります。
- カスタムボアサイズ
- カスタムストローク長
- 特殊な取り付け設計
- 異なるポート位置
- 特注の印鑑
- 特殊表面処理
- プライベートラベル
- バッチ生産サポート
信頼できるOEMサプライヤーは、エンジニアリングチームと協力して、図面、サンプル、試験要件、および生産仕様を確認する必要があります。
見積もりを依頼する際に、どのような情報を送付すればよいですか？
建設機械用油圧シリンダーの正確な見積もりを取得するには、以下の情報を提供してください。
| 情報 | 例 |
| 機械の種類 | 掘削機、ローダー、クレーン、ブルドーザー |
| シリンダー位置 | ブーム、アーム、バケット、ステアリング |
| 穴径 | mm |
| ロッドの直径 | mm |
| ストローク長 | mm |
| 作動圧力 | MPa/bar |
| 取り付けタイプ | ピン、フランジ、クレビス |
| ポートスレッド | BSP、NPT、SAE |
| 古いシリンダーの写真 | 交換用適合品 |
| 図面 | OEMプロジェクト |
| 量 | サンプル注文または大量注文 |
ご要望はBLINCEのお問い合わせページからお送りください。
https://www.blinchydraulic.com/contact-us
建設機械用油圧シリンダーにBLINCEを選ぶ理由とは？
BLINCEは、建設機械やその他の重機用途向けに油圧シリンダーソリューションを提供しています。
利点としては、以下のようなものがあります。
- 油圧コンポーネントの経験
- OEMおよび交換サポート
- 技術選定支援
- アプリケーションベースの推奨事項
- 製造能力
- 品質管理プロセス
- 油圧システム全般のサポート
BLINCEは、お客様が油圧シリンダーを以下の条件に適合させるお手伝いをいたします。
- 油圧ポンプ
- 油圧バルブ
- 油圧モーター
- 油圧ホース
- 油圧継手
- 油圧式クーラー
よくある質問
1. 建設機械用油圧シリンダーとは何ですか？
これは、油圧を直線運動に変換する油圧アクチュエータであり、掘削機、ローダー、クレーン、ブルドーザー、その他の重機に使用されます。
2. 掘削機にはどのような油圧シリンダーが使用されていますか？
掘削機は一般的に、ブームシリンダー、アームシリンダー、バケットシリンダーを使用する。
3. 建設機械用の油圧シリンダーはどのように選べばよいですか？
ボアサイズ、ロッド径、ストローク、圧力、取り付け寸法、ポート、動作環境、および機械モデルを確認してください。
4. BLINCEはOEM油圧シリンダーを提供できますか？
はい。BLINCEは、図面、仕様書、および用途要件に基づいたカスタム油圧シリンダープロジェクトをサポートしています。
5. 油圧シリンダーの漏れの原因は何ですか？
一般的な原因としては、シールの摩耗、ロッドの損傷、汚染、過剰な圧力、不適切な設置などが挙げられます。
6. 建設機械にとって、高耐久性シリンダーが重要なのはなぜですか？
高負荷条件下でも、より強力な力、優れた耐久性、そして向上した信頼性を提供します。
7. BLINCEは古い掘削機のシリンダーを交換できますか？
はい。お客様は、交換用シリンダーの選定のために、古いシリンダーの写真、寸法、および機械情報を提供できます。
結論
建設機械にとって、信頼性の高い油圧シリンダーは、機械の性能、安全性、生産性にとって不可欠です。掘削機、ローダー、クレーン、ブルドーザーなどの重機には、圧力、衝撃、振動、そして過酷な環境に耐えられるシリンダーが必要です。
適切なシリンダーを選ぶには、寸法を確認するだけでは不十分です。購入者は、耐圧性能、材質の品質、シール性能、取り付け互換性、試験規格、およびサプライヤーの技術サポートを評価する必要があります。
BLINCEは、油圧シリンダーの選定、OEMカスタマイズ、交換部品のマッチング、および油圧コンポーネントの総合ソリューションを提供することで、建設機械メーカー、販売代理店、修理会社をサポートしています。
お客様の機械モデル、シリンダーの寸法、圧力要件、図面、写真、数量をBLINCEまでお送りください。最適な油圧シリンダーソリューションをご提案いたします。
